بسیاری از افراد هنگام بازسازی سرویس بهداشتی یا حمام خود، رویای داشتن فضایی مینیمال، مدرن و خلوت را در سر دارند؛ جایی که لولهها و اتصالات مزاحم پنهان شدهاند و تنها زیبایی بصری شیرآلات نمایان است. اما ترس از نشتی در دیوار و پیچیدگیهای نصب، اغلب مانع تحقق این رویا میشود. نصب شیر توکار هانس گروهه با تکیه بر تکنولوژی برتر آلمانی، این نگرانیها را به کلی رفع کرده است. سیستم یکپارچه محصولات هانس گروهه، نه تنها زیبایی بینظیری به حمام شما میبخشد، بلکه با مهندسی دقیق، دوام مادامالعمر را تضمین میکند. در این مقاله از سایت کارنو، به عنوان مرجع تخصصی تجهیزات لوکس ساختمانی، قدمبهقدم مراحل فنی نصب، از جایگذاری باکس مرکزی (iBox) تا تنظیم دقیق ترموستات را با جزئیات کامل بررسی میکنیم تا با خیالی آسوده، تکنولوژی را به دیوار حمام خود دعوت کنید.
چرا سیستم iBox هانسگروهه شاهکار مهندسی تأسیسات است؟

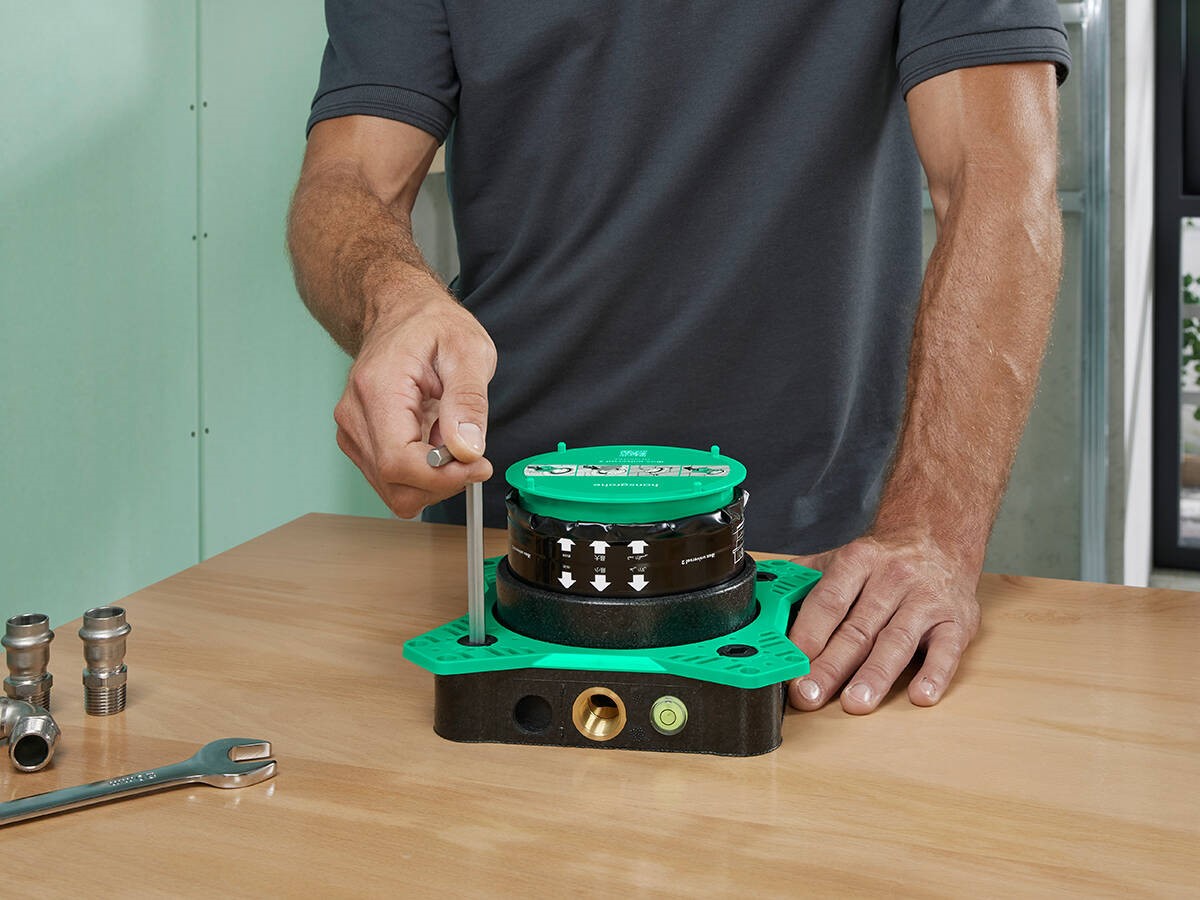

قبل از اینکه آچار به دست بگیرید، باید بدانید با چه سیستمی روبرو هستید. قلب تپنده شیرآلات توکار هانسگروهه، قطعهای سبز رنگ به نام iBox Universal است. این قطعه یک پایه (Base Body) انقلابی است که استانداردهای جهانی نصب توکار را تغییر داده است.
مزایای فنی iBox برای نصابان و مالکان:
- سازگاری با آینده (Future-Proof): شما میتوانید امروز iBox را نصب کنید و ماهها بعد تصمیم بگیرید که چه مدل شیر یا چه نوع عملکردی (ترموستاتیک یا معمولی) را روی آن سوار کنید. این باکس با بیش از ۲۰۰ مدل از پنلهای هانسگروهه و آکسور سازگار است.
- عایقبندی صوتی و حرارتی: بدنه iBox طوری طراحی شده که انتقال صدا به دیوارهای مجاور را به حداقل میرساند و از هدررفت حرارت آب گرم داخل دیوار جلوگیری میکند.
- انعطاف در نصب: طراحی متقارن دورانی (Rotationally Symmetric) امکان نصب را در جهات مختلف تسهیل میکند.
چکلیست ابزار و قطعات ضروری قبل از شروع نصب شیر توکار هانس گروهه
نصب شیر توکار یک فرآیند دقیق مهندسی است و نیازمند ابزار دقیق است. قبل از شروع، مطمئن شوید که موارد زیر را در اختیار دارید:
| ردیف | نام ابزار / قطعه | کاربرد فنی |
| ۱ | تراز دقیق (Spirit Level) | برای تراز کردن دقیق iBox در محورهای افقی و عمودی |
| ۲ | متر و خطکش کولیس | جهت اندازهگیری دقیق عمق نصب |
| ۳ | ست آچار آلن (سایزهای ۳، ۴ و ۵) | برای باز و بسته کردن پیچهای پنل و مغزی |
| ۴ | گریس سیلیکونی مخصوص شیرآلات | برای روانکاری اورینگها (O-rings) و آببندی |
| ۵ | نوار تفلون یا کنف و خمیر | جهت آببندی اتصالات رزوهای لولهها |
| ۶ | دماسنج دقیق | برای کالیبراسیون ترموستات در دمای ۳۸ درجه |
| ۷ | گردبر کاشی | برای برش تمیز محل قرارگیری باکس روی کاشی |
| ۸ | آچار فرانسه و پیچگوشتی تخت | ابزارهای عمومی اتصال |
مرحله اول: نصب مغزی شیر توکار (iBox Universal)
نصب صحیح iBox حیاتیترین بخش پروژه است. هرگونه خطا در این مرحله، پس از کاشیکاری هزینههای سنگینی خواهد داشت.
۱. تعیین عمق نصب
طبق مستندات فنی هانسگروهه، iBox باید در عمقی بین ۸۰ میلیمتر تا ۱۰۸ میلیمتر نسبت به سطح نهایی کاشی نصب شود.
- روی بدنه پلاستیکی iBox علامتهای “Min” و “Max” درج شده است.
- سطح نهایی کاشی (شامل ملات و ضخامت سرامیک) باید دقیقاً در این بازه قرار گیرد.
- نکته فنی: اگر دیوار خیلی عمیق است، میتوانید از اکستنشنهای (Extension Set) ۲۵ میلیمتری اصلی هانسگروهه استفاده کنید.
۲. اتصال لولهها
اتصالات iBox سایز ۳/۴ اینچ هستند (که معمولاً تبدیل ۱/۲ اینچ نیز همراه آن است).
- ورودی آب سرد: سمت راست
- ورودی آب گرم: سمت چپ
- خروجی پایین: معمولاً برای پرکن وان (Tub Spout)
- خروجی بالا: معمولاً برای دوش دستی یا سر دوش (Shower Head)
هشدار: اگر لولهکشی ساختمان برعکس انجام شده (گرم راست، سرد چپ)، نگران نباشید. هانسگروهه کارتریجهای معکوسکننده جریان دارد، اما بهتر است لولهکشی استاندارد باشد.
۳. تراز کردن و تثبیت
با استفاده از تراز، iBox را کاملاً افقی و عمودی تنظیم کنید. هرگونه انحراف باعث میشود پنل بیرونی کج قرار گیرد و زیبایی کار را از بین ببرد. پس از تراز کردن، باکس را در جای خود محکم کنید.
مرحله دوم: لولهکشی، فلاشینگ و آببندی محیطی
پس از نصب فیزیکی باکس، نوبت به آمادهسازی سیستم برای جریان آب میرسد.
- درپوشهای تست: iBox دارای درپوشهای پلاستیکی است که اجازه میدهد قبل از نصب مغزی اصلی، سیستم لولهکشی را تست کنید.
- عملیات فلاشینگ (Flushing): این مرحله را هرگز نادیده نگیرید. قبل از بستن کارتریجهای حساس ترموستاتیک، باید جریان آب را باز کنید تا هرگونه براده لوله، شن، ماسه یا تفلون اضافی از لولهها خارج شود. ورود ذرات ریز به کارتریج هانسگروهه، عمر آن را به شدت کاهش میدهد.
- عایقبندی رطوبتی (Waterproofing): دور بدنه iBox یک “منجت آببندی” (Sealing Collar) وجود دارد. این لایه باید به عایق رطوبتی دیوار (ایزوگام یا چسبهای عایق) متصل شود تا هیچ آبی از درز بین کاشی و شیر به داخل دیوار نفوذ نکند.
مرحله سوم: نصب پنل بیرونی (Trim Set) و فانکشن بلاک
پس از اتمام کاشیکاری، نوبت به نصب قسمتهای ظاهری و مکانیزم اصلی میرسد.
- برش محافظ پلاستیکی: قسمت اضافی بدنه پلاستیکی iBox که از کاشی بیرون زده است را باید برش دهید. دقت کنید که برش باید کاملاً همسطح کاشی باشد. برای آببندی درز بین بدنه سبز و کاشی، از چسب سیلیکون آنتیباکتریال استفاده کنید.
- نصب بلوک عملکرد (Function Block): این قطعه حاوی کارتریجها و دایورتر است. آن را داخل iBox قرار داده و پیچهای نگهداره را محکم کنید.
- نصب پنل کرومی: پنل فلزی را روی کار قرار دهید. دقت کنید که واشرهای آببندی پنل به درستی در جای خود قرار گیرند.
مرحله چهارم: کالیبراسیون ترموستات و تنظیم Safety Stop
شیرآلات ترموستاتیک هانسگروهه در کارخانه تنظیم شدهاند، اما فشار و دمای آب ورودی در ساختمانهای مختلف متفاوت است. بنابراین، کالیبراسیون در محل نصب الزامی است.
فرآیند کالیبراسیون دقیق:
- باز کردن جریان آب: شیر را باز کنید و دماسنج را زیر جریان آب بگیرید.
- تنظیم دستی: مهره تنظیم کارتریج ترموستات را آنقدر بچرخانید تا دماسنج دقیقاً عدد ۳۸ درجه سانتیگراد را نشان دهد.

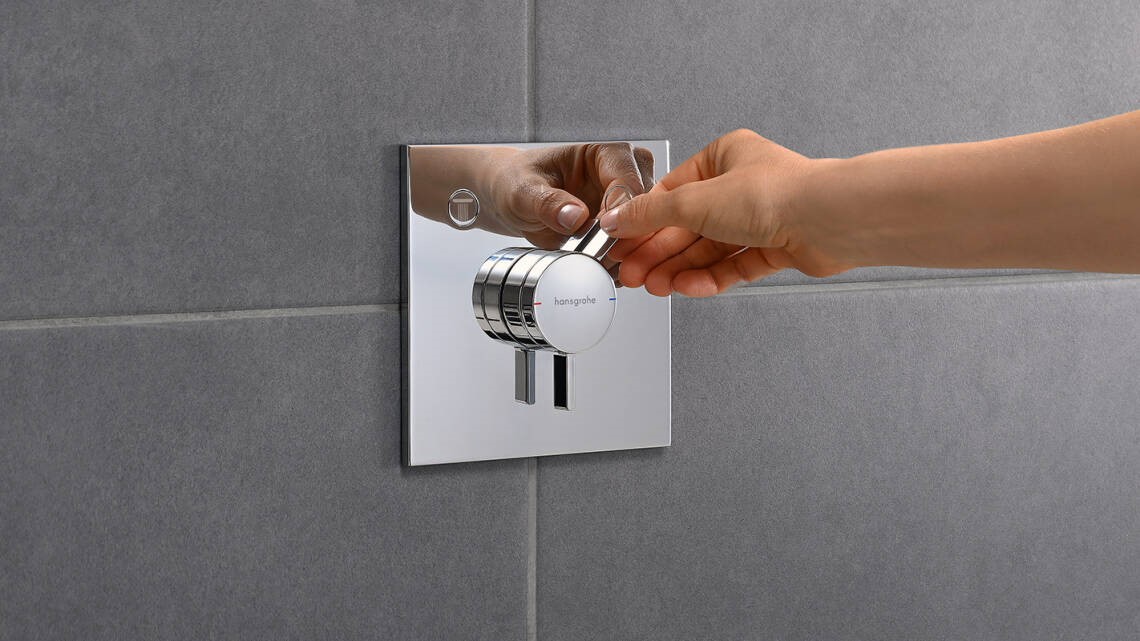

- جا زدن هندل: اکنون که آب ۳۸ درجه است، هندل تنظیم دما را طوری جا بزنید که عدد ۳۸ یا علامت ایمنی روی هندل، دقیقاً روبروی خط شاخص روی پنل قرار گیرد.
تنظیم Safety Stop:
هانسگروهه دارای قفل ایمنی در ۳۸ یا ۴۰ درجه است تا از سوختگی پوست (به خصوص کودکان) جلوگیری کند. با این کالیبراسیون، کاربر برای عبور از دمای ۳۸ درجه مجبور است دکمه ضامن را فشار دهد.
تست فشار و نشتیابی حرفهای نصب شیر توکار هانس گروهه
قبل از تحویل کار، یک تست نهایی انجام دهید:
- تست استاتیک: شیر را ببندید و فشار آب ساختمان را وصل کنید. اتصالات را برای هرگونه قطرهچکه بررسی کنید.
- تست عملکرد: دایورتر (Diverter) را تست کنید. آیا آب به راحتی بین وان و دوش جابجا میشود؟ آیا با بستن شیر، جریان آب بلافاصله قطع میشود یا چکه دارد؟ (چکه کوتاه مدت طبیعی است اما چکه مداوم نشانه مشکل است).
عیبیابی سریع شیر توکار هانس گروهه
اگر پس از نصب با مشکلی مواجه شدید، از جدول زیر برای تشخیص سریع استفاده کنید:
| مشکل مشاهده شده | علت احتمالی | راهحل فنی |
| دمای آب تنظیم نمیشود (فقط سرد یا فقط داغ) | جابجایی لولههای سرد و گرم در دیوار | استفاده از کارتریج معکوس هانسگروهه یا اصلاح لولهکشی |
| فشار آب خروجی بسیار کم است | گرفتگی فیلترهای ورودی مغزی یا پرلاتور | باز کردن پنل و تمیز کردن توریهای فیلتر (Filter screen) |
| آب از پشت پنل چکه میکند | عدم آببندی صحیح iBox با سیلیکون یا خرابی اورینگ | بررسی مجدد درزگیر سیلیکونی و گریسکاری اورینگها |
| دمای آب با عدد روی دسته تطابق ندارد | عدم کالیبراسیون ترموستات | انجام مراحل کالیبراسیون (تنظیم روی ۳۸ درجه با دماسنج) |
| نوسان دمای آب هنگام استفاده | تفاوت فشار شدید بین آب سرد و گرم | نصب شیرهای یکطرفه (Check valves) و بررسی پمپ ساختمان |
سوالات متداول
۱. آیا میتوانم iBox را عمیقتر از ۱۰۸ میلیمتر نصب کنم؟
بله، اما نیاز به خرید “ست اکستنشن” (Extension Set) دارید که اجازه میدهد پنل بیرونی ۲۵ میلیمتر جلوتر نصب شود. اگر خیلی سطحی (کمتر از ۸۰ میلیمتر) نصب شود، کار دشوار میشود و ممکن است نیاز به قابهای فاصله انداز داشته باشید که ظاهر کار را تغییر میدهند.
۲. منظور از Service Stop در شیرآلات توکار هانس گروهه چیست؟
برخی مدلهای پیشرفته شیرآلات توکار هانس گروهه دارای شیرهای قطع و وصل داخلی (Service Stop) هستند. این قابلیت به شما اجازه میدهد برای تعمیرات کارتریج، جریان آب را از داخل خود شیر قطع کنید و نیازی به قطع آب کل واحد نداشته باشید.
۳. آیا برای نصب شیر توکار هانس گروهه به لولهکش متخصص نیاز است؟
بله، اکیداً توصیه میشود. اگرچه iBox نصب را آسان کرده، اما دقت در تراز، عمق نصب و آببندی نیازمند تجربه حرفهای است. تیمهای فنی مورد تایید کارنو میتوانند بهترین کیفیت نصب را تضمین کنند.
۴. عمر مفید کارتریجهای ترموستاتیک چقدر است؟
با نصب صحیح و وجود فیلتر در مسیر آب، این کارتریجها سالها بدون مشکل کار میکنند. تکنولوژی کارتریجهای مومی هانسگروهه بسیار مقاوم است.
جمع بندی
نصب شیر توکار هانسگروهه نیازمند دقت در نصب جعبه iBox در عمق ۸۰ تا ۱۰۸ میلیمتری و تراز کامل است. مراحل اصلی شامل: اتصال لولهها (سرد راست، گرم چپ)، فلاشینگ (شستشو) لولهها پیش از نصب کارتریج، عایقبندی رطوبتی، و پس از کاشیکاری، نصب بلوک عملکرد و پنل. کالیبراسیون ترموستات روی ۳۸ درجه و تنظیم قفل ایمنی (Safety Stop) الزامی است. تست نشت و عملکرد دایورتر انجام شود. ابزارهای کلیدی: تراز، دماسنج، گریس سیلیکونی. رعایت این اصول از نشتی و خرابی جلوگیری کرده و دوام مادامالعمر را تضمین میکند.برای اطلاعات بیشتر به سایت کارنو مراجعه کنید
