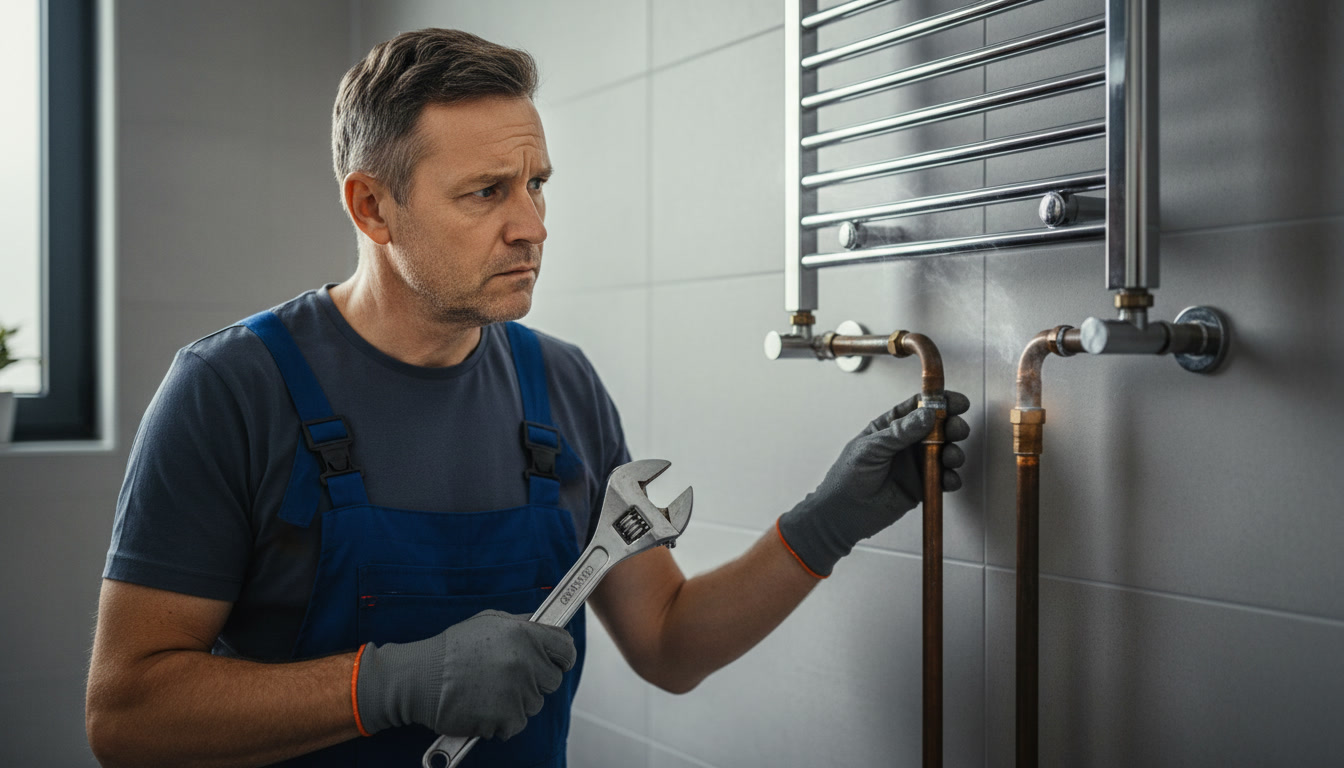

نصب حوله خشککن در حمام و سرویس بهداشتی نهتنها به گرمایش فضا کمک میکند، بلکه با حذف رطوبت، مانع از رشد قارچ و کپک میشود. اما یکی از چالشهای بزرگ که حتی نصاب های باتجربه را گاهی به اشتباه میاندازد، تشخیص لوله رفت و برگشت حوله خشککن است. اگر لولهها به اشتباه متصل شوند، رادیاتور یا اصلاً گرم نمیشود و یا بازدهی حرارتی آن به شدت کاهش مییابد.
در سیستمهای پکیج و موتورخانه، لوله “رفت” حامل آب داغ خروجی از منبع حرارتی و لوله “برگشت” مسیر بازگشت آب سرد شده به سیستم است. اشتباه در شناسایی این دو مسیر میتواند باعث صدای ناهنجار در لولهها و فشار مضاعف به پمپ شود. در این مقاله از کارنو، ما به شما آموزش میدهیم که چگونه با سادهترین روشها و ابزارهای در دسترس، جهت جریان آب را شناسایی کرده و سیستم گرمایشی خود را بهینهسازی کنید.
۵ روش ساده برای تشخیص لوله گرم در حوله خشک کن (بدون باز کردن سیستم)
برای تشخیص لوله رفت و برگشت رادیاتور حولهای نیازی نیست همیشه از آچار استفاده کنید. در اینجا ۵ روش سریع آورده شده است:
- تست دمای اولیه: سیستم گرمایشی را خاموش کنید و اجازه دهید لولهها کاملاً سرد شوند. سپس پکیج یا موتورخانه را روشن کرده و دست خود را روی لولهها بگیرید. اولین لولهای که شروع به داغ شدن میکند، لوله رفت است.
- استفاده از دماسنج لیزری: با شلیک پرتو لیزر به سمت دو لوله ورودی، لولهای که عدد بالاتری را نشان میدهد مسیر رفت است.
- بررسی شیر رادیاتور: معمولاً شیر رفت (شیر ترموستاتیک یا ساده) کمی بزرگتر یا متفاوت از شیر برگشت (شیر زانوئی) نصب میشود.
- تست رنگ و ظاهر: در برخی پروژههای نوساز، لوله رفت با نوار قرمز و لوله برگشت با نوار آبی علامتگذاری شده است.
- لرزش خفیف لوله: لوله رفت به دلیل فشار مستقیم پمپ، معمولاً لرزش یا صدای جریان آب بیشتری نسبت به لوله برگشت دارد.
نکته ایمنی: هنگام لمس لولهها مراقب سوختگی باشید؛ دمای آب در سیستمهای گرمایشی میتواند به بالای C70 برسد.

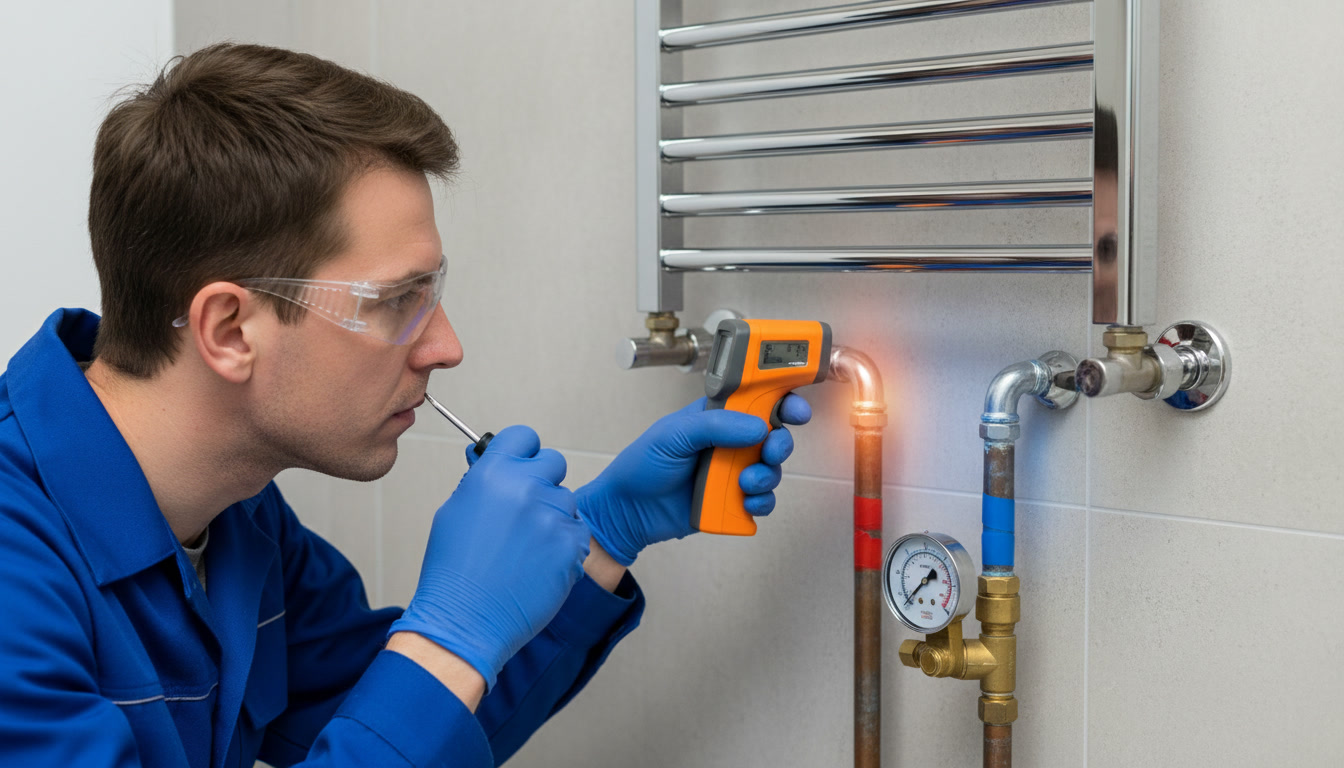

ابزار لازم برای تشخیص جهت لولهکشی: از ترمومتر تا پیچگوشتی تست
داشتن ابزار مناسب، دقت کار را بالا میبرد. برای راه ساده تشخیص لوله گرم و برگشت حوله خشک کن، لیست زیر را آماده کنید:
- ترمومتر غیرتماسی (Infrared): بهترین ابزار برای دیدن اختلاف دمای دقیق لولهها بدون نیاز به باز کردن آنها.
- پیچگوشتی دوسو (تست صدا): با قرار دادن نوک پیچگوشتی روی لوله و گذاشتن گوش روی دسته آن، میتوانید جهت جریان آب را از روی صدای حرکت سیال تشخیص دهید.
- نوار چسب رنگی: برای علامتگذاری لولهها پس از تشخیص جهت جریان تا در مراجعات بعدی دچار اشتباه نشوید.
- فشارسنج (مانومتر): در موارد پیچیدهتر، تکنسینها با بستن یک مسیر و چک کردن افت فشار، جهت اصلی را پیدا میکنند.

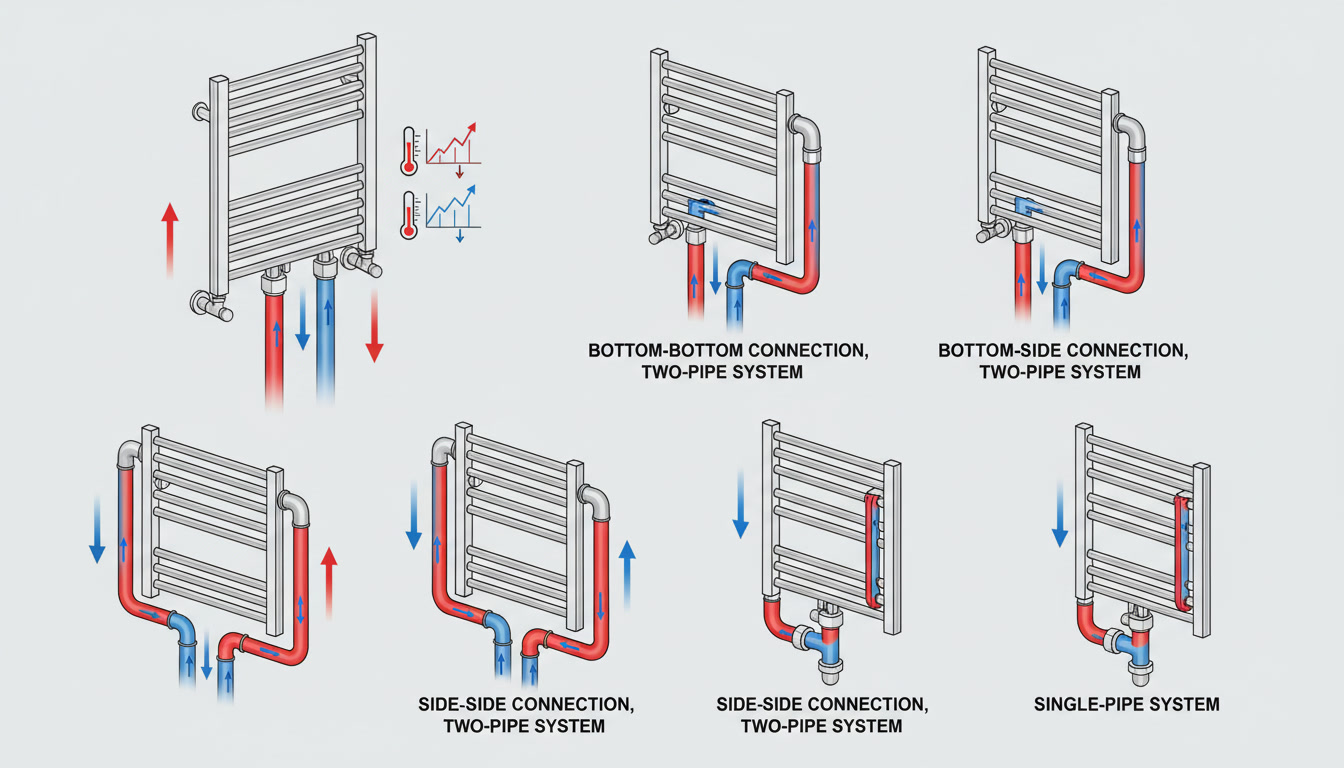

نقشه و دیاگرام لولهکشی حوله خشککن: مدلهای رایج و نشانههای رفت/برگشت
در اکثر ساختمانها، دو مدل اصلی برای لولهکشی وجود دارد. در مدل اول، لولهها از کف خارج میشوند و در مدل دوم، لولهها از دیوار (پشت حوله خشککن) بیرون میآیند.
- مدل موازی (استاندارد): لوله سمت راست معمولاً برگشت و لوله سمت چپ رفت است (اما این یک قانون همیشگی نیست!).
- مدل ترکیبی: در برخی سیستمها، هر دو لوله از پایین به یک سمت متصل میشوند.

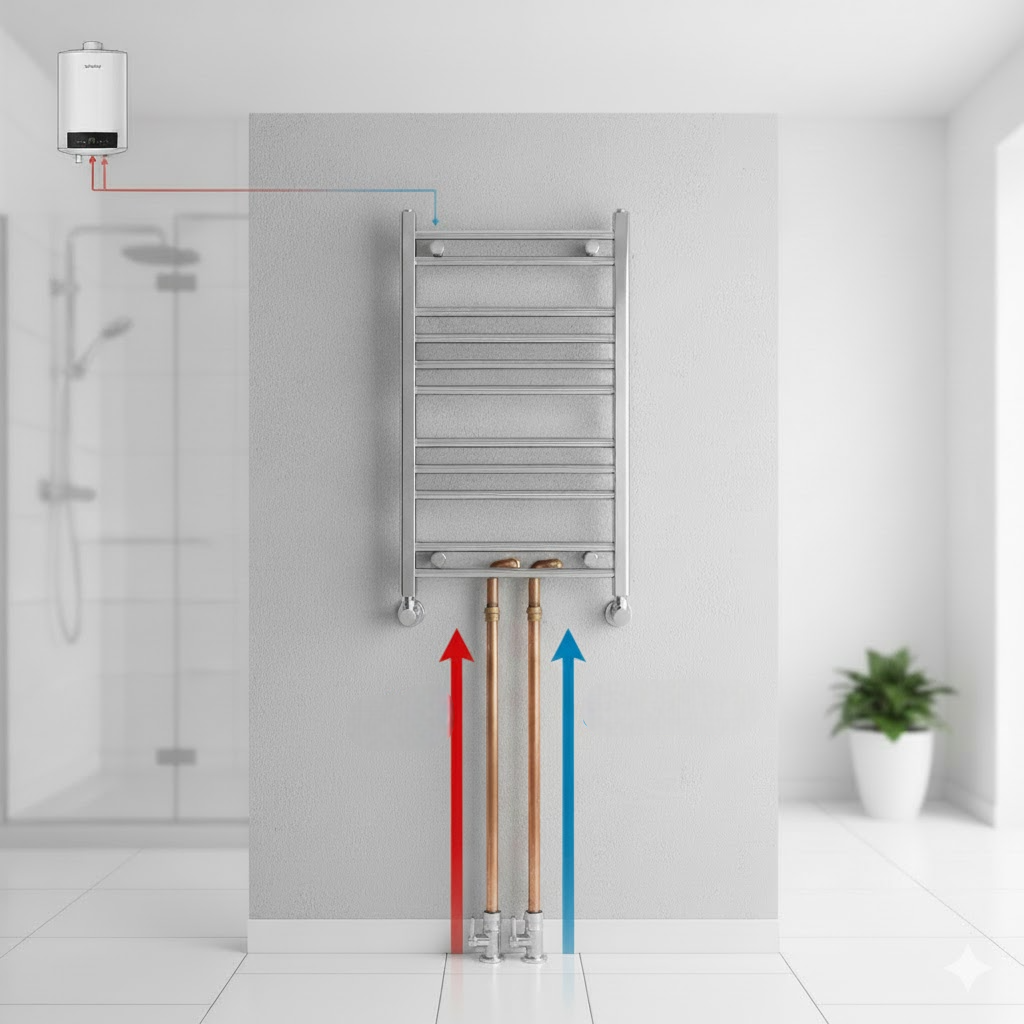

تشخیص لوله رفت و برگشت بدون باز کردن سیستم
اگر نمیخواهید با آچار و پیچگوشتی به جان تاسیسات بیفتید، این راهنمای گامبهگام ترا دنبال کنید:
- ابتدا تمام رادیاتورهای خانه را ببندید و فقط شیرهای حوله خشککن را کاملاً باز بگذارید.
- پکیج را در حالت حداکثر توان گرمایشی قرار دهید.
- در کنار حوله خشککن بایستید؛ به محض اینکه پمپ پکیج شروع به کار کرد، دمای دو لوله را مدام چک کنید.
- لوله رفت در عرض کمتر از ۳۰ ثانیه داغ میشود، در حالی که لوله برگشت تا زمانی که آب در کل پرههای حوله خشککن نچرخد، سرد میماند.
علتهای پنهان گرم نشدن حوله خشککن — آیا مشکل از اتصال رفت و برگشت است؟
گاهی پس از تشخیص لوله رفت و برگشت حوله خشککن متوجه میشوید که اتصالات درست هستند اما دستگاه گرم نمیشود. دلایل احتمالی عبارتند از:
- هواگرفتگی: شایعترین علت هوا گرفتگی حوله خشک کن که با یک پیچ هواگیری ساده حل میشود.
- رسوب گرفتن لولهها: رسوبات آهکی مسیر آب را مسدود میکنند.
- جابجایی لوله رفت و برگشت در پکیج: گاهی اشتباه در زیر پکیج رخ داده است و کل سیستم دچار اختلال میشود.
- ضعف پمپ سیرکولاتور: پمپ توان لازم برای رساندن آب به دورترین نقطه (معمولاً حمام) را ندارد.
اگر نیاز به قطعات یا حوله خشککن با کیفیت دارید، محصولات دکوراتیو کارنو را ببینید.
چگونه با آزمون جریان و فشار مسیر رفت و برگشت را تشخیص دهیم؟
این روش فنیتر است و معمولاً توسط تعمیرکاران انجام میشود. در این روش، یکی از شیرها بسته شده و شیر دیگر باز میماند. با باز کردن پیچ هواگیری، اگر آب با فشار زیاد خارج شد، یعنی شیر باز مانده متعلق به لوله “رفت” است. اگر آب با فشار بسیار کم یا به صورت قطرهچکانی خارج شد، آن لوله “برگشت” است.
توجه: این تست باید با احتیاط کامل انجام شود تا از خیس شدن محیط و سوختگی دست جلوگیری شود.
نصب شیر یکطرفه و راهحلهای عملی پس از تشخیص اشتباه لولهها
اگر متوجه شدید لولهکشی ساختمان به اشتباه انجام شده و امکان تخریب دیوار وجود ندارد، نگران نباشید.
- استفاده از لولههای مسی انعطافپذیر: میتوانید با کراساوور (ضربدری کردن) لولهها در پشت رادیاتور، جهت را اصلاح کنید.
- نصب شیر یکطرفه: در برخی موارد خاص برای جلوگیری از جریان معکوس و تداخل فشار، از شیر یکطرفه استفاده میشود.
- جابجایی مغزیها: در برخی مدلهای مدرن، امکان جابجایی محل ورود و خروج آب در خودِ رادیاتور وجود دارد.
تبدیل سیستم رفت و برگشت به یکطرفه؛ مزایا، معایب و مراحل اجرایی
در برخی پروژههای بازسازی، تمایل به تبدیل سیستم به یکطرفه (تک لوله) وجود دارد. در این حالت، آب از یک سمت وارد و از همان سمت خارج میشود.
- مزایا: ظاهر زیباتر و اشغال فضای کمتر.
- معایب: کاهش راندمان حرارتی تا ۳۰ درصد و نیاز به شیرهای مخصوص (بایپاسدار).
این کار تنها زمانی توصیه میشود که فضای کافی برای دو لوله مجزا وجود نداشته باشد.
چکلیست گامبهگام: ۷ قدم سریع برای تشخیص جهت لوله حوله خشککن
این چکلیست را برای استفاده در محل پروژه به همراه داشته باشید:
- [ ] سیستم گرمایشی را خاموش کنید تا لولهها همدمای محیط شوند.
- [ ] شیرهای رادیاتور را کاملاً باز کنید.
- [ ] پکیج/موتورخانه را روشن کرده و دمای خروجی را روی حداکثر بگذارید.
- [ ] لولهها را از فاصله ۱۰ سانتیمتری دیوار لمس کنید.
- [ ] لوله داغتر را با برچسب قرمز (رفت) مشخص کنید.
- [ ] از صحت عملکرد پمپ سیرکولاتور مطمئن شوید.
- [ ] در صورت عدم تفاوت دما، اقدام به هواگیری از بالاترین نقطه حوله خشککن کنید.
نتیجهگیری
عیب یابی گرما در حوله خشککن با تشخیص درست جهت لولهها شروع میشود. با انجام مراحل ذکر شده در این مقاله، شما میتوانید مانند یک حرفهای مشکل گرمایش حمام خود را حل کنید. اما فراموش نکنید که نیمی از کیفیت گرمایش، به کیفیت خودِ رادیاتور بستگی دارد. حوله خشککنهای قدیمی علاوه بر ظاهر نازیبا، به دلیل رسوبگرفتگی بازدهی کمی دارند.برای مشاهده و خرید انواع حوله خشک کن دکوراتیو متناسب با فضای شما اینجا کلیک کنید
سوالات متداول (FAQ)
۱. چگونه لوله رفت و برگشت حوله خشک کن را سریع تشخیص دهم؟
بهترین راه، لمس لولهها بلافاصله پس از روشن کردن پکیج است؛ لوله رفت سریعتر داغ میشود.
۲. آیا میتوان تشخیص را بدون ابزار انجام داد؟
بله، با روش لمس فیزیکی لولهها در زمان استارت سیستم گرمایشی و یا شنیدن صدای جریان آب.
۳. وقتی حوله خشککن گرم نمیشود، چهکار کنم؟
ابتدا هواگیری کنید، سپس فشار پکیج را چک کنید (باید روی ۱.۵ بار باشد) و در نهایت جهت رفت و برگشت را بررسی نمایید.
۴. هزینه نصب شیر یکطرفه چقدر است و چه زمانی لازم است؟
هزینه بسته به برند قطعه متفاوت است و زمانی لازم است که جریان برگشتی مانع از گردش صحیح آب در مدار شود.
۵. آیا سیستم پکیج با شوفاژ مرکزی فرق دارد در تشخیص لولهها؟
اصول کلی یکی است، اما در پکیج سرعت گردش آب بالاتر است و تشخیص لوله رفت سریعتر انجام میشود.
۶. آیا تست جریان/فشار خطرناک است؟
اگر آب سیستم بسیار داغ باشد، خطر سوختگی وجود دارد. توصیه میشود در دمای پایینتر تست انجام شود.
