خرید تجهیزات لوکس حمام تنها نیمی از مسیر داشتن یک سرویس بهداشتی رویایی است؛ نیمه دیگر و شاید مهم‌تر، اجرای صحیح و اصولی آن است. نصب دوش هانس گروهه (Hansgrohe) به دلیل مهندسی دقیق آلمانی، ظرافت‌ها و استانداردهای خاصی دارد که آن را از شیرآلات معمولی متمایز می‌کند. اگر پیمانکار بازسازی، نصاب حرفه‌ای و یا یک علاقه‌مند به کارهای فنی هستید، این راهنما دقیقاً برای شماست.

در کارنو، مرجع تخصصی انواع محصولات لوکس حمام و سرویس بهداشتی، ما بارها دیده‌ایم که چگونه یک نصب غیراصولی، عملکرد شاهکارهای مهندسی هانس گروهه را مختل می‌کند. هدف این مقاله، ارائه یک نقشه‌ی راه دقیق و فنی با اعداد و ارقام واقعی برای نصب سیستم‌های دوش، به‌ویژه iBox Universal است.

۵ ابزار ضروری برای نصب دوش هانس گروهه قبل از شروع کار

نصب محصولات هانس گروهه نیازمند دقت میلی‌متری است. علاوه بر ابزار عمومی، به این موارد خاص نیاز دارید:

• آچار تسمه‌ای (Strap Wrench): برای سفت کردن قطعات روکار بدون خط و خش روی کروم. استفاده از آچار شلاقی ممنوع است!
• ست آچار آلن (Hex Keys): به‌ویژه سایزهای ۳، ۴ و ۵ میلی‌متر. (نکته فنی: بسیاری از پیچ‌های اتصال صفحه به iBox نیاز به آلن بلند دارند).
• گریس سیلیکونی (Armaturenfett): برخلاف گریس‌های معمولی نفتی که اورینگ‌ها را خراب می‌کنند، باید از گریس پایه سیلیکونی (مثل Dow Corning 111 یا نمونه همراه محصول) استفاده کنید.
• آچار ترکمتر (Torque Wrench): برای نصابان حرفه‌ای؛ بستن پیچ‌های بلوک عملکردی (Function Block) باید با گشتاور دقیق (معمولاً ۴ تا ۵ نیوتن‌متر) باشد تا آب‌بندی تضمین شود.
• تراز لیزری یا دقیق: تراز بودن iBox در محور افقی و عمودی حیاتی است.

راهنمای جامع و گام‌به‌گام نصب دوش هانس گروهه

فرآیند نصب به دو فاز اصلی تقسیم می‌شود: فاز اول (Rough-in) که مربوط به لوله‌کشی و نصب قطعات داخل دیوار است و فاز دوم (Finish Set) که پس از کاشی‌کاری انجام می‌شود.

مراحل کلی و استانداردهای فشار:

1. بررسی فشار آب: سیستم‌های هانس گروهه (به‌خصوص مدل‌های Raindance) برای عملکرد بهینه به فشار کاری حداقل ۱.۵ بار و حداکثر ۶ بار نیاز دارند. فشار ایده‌آل ۳ بار است. اگر فشار ساختمان شما زیر ۱ بار است، حتماً به پمپ نیاز دارید.
2. لوله‌کشی (Piping): تمامی پورت‌های ورودی iBox سایز ۳/۴ اینچ (Rp 3/4) هستند. استفاده از لوله‌های سایز ۲۰ (۱/۲ اینچ) با تبدیل توصیه نمی‌شود، زیرا دبی آب را کاهش می‌دهد. برای دوش‌های سقفی بزرگ، حتماً لوله‌کشی را تا پشت شیر با سایز ۲۵ یا ۳/۴ اینچ انجام دهید.
3. شستشوی لوله‌ها (Flushing): طبق استاندارد DIN 1988، قبل از نصب کارتریج باید لوله‌ها فلاش شوند.

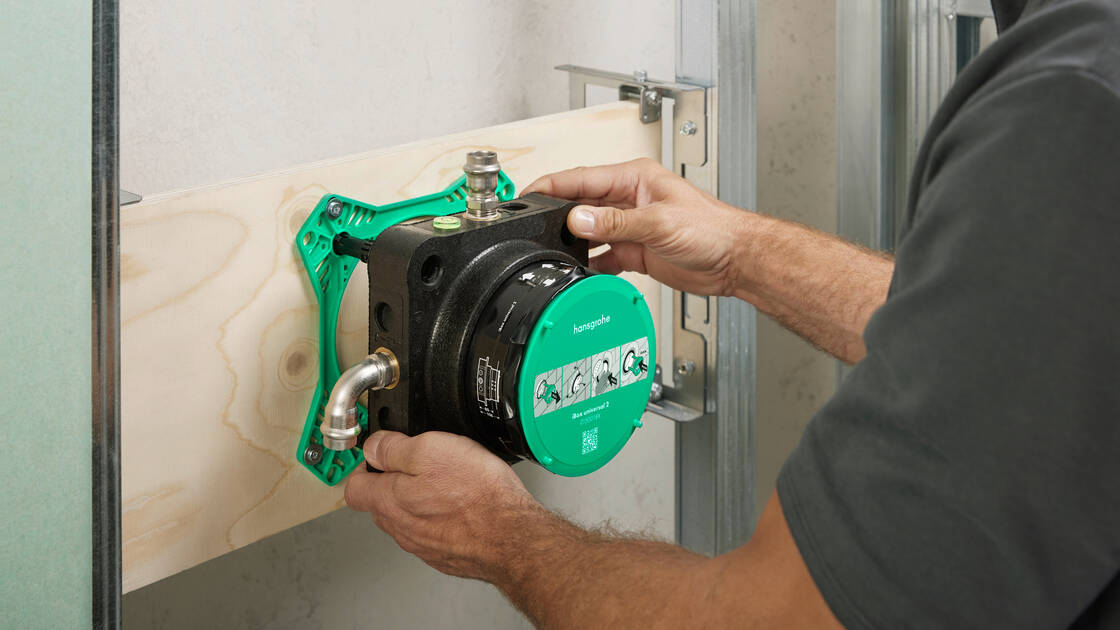

نصب iBox هانس گروهه: ۸ نکته فنی که نصاب‌ها به شما نمی‌گویند

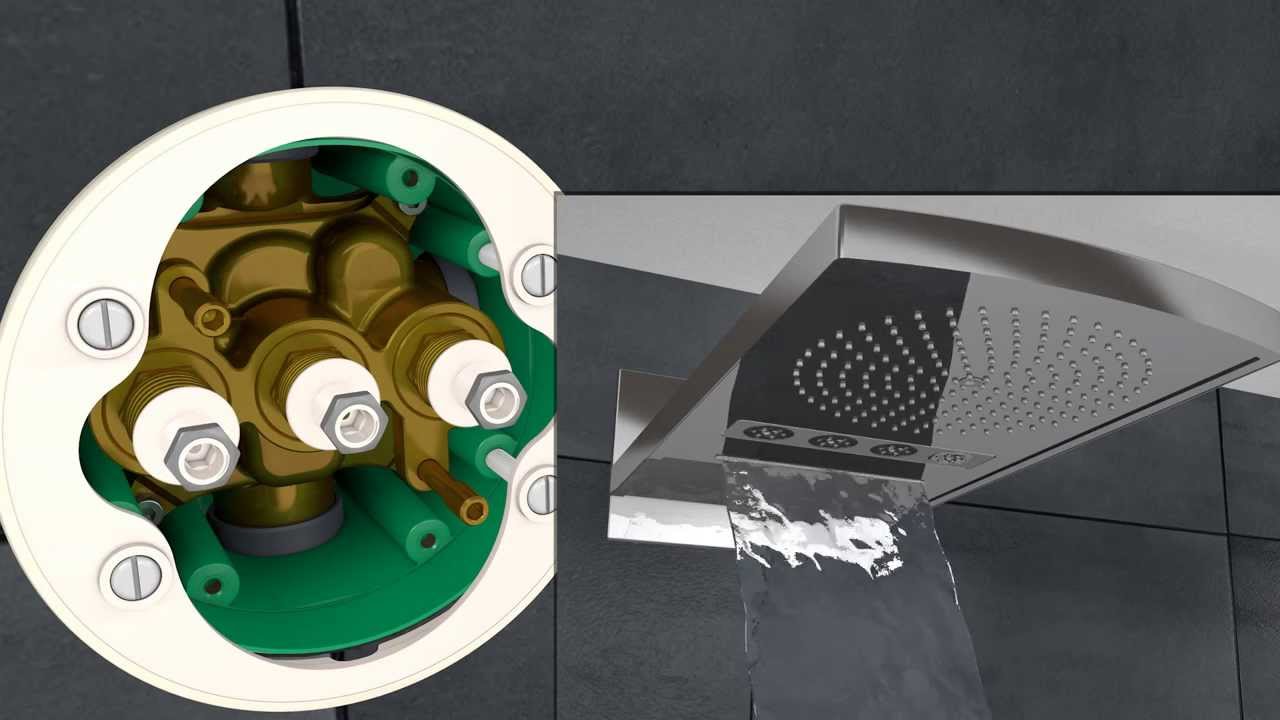

هسته مرکزی اکثر سیستم‌های توکار هانس گروهه، iBox Universal است. این قطعه هوشمند ویژگی‌هایی دارد که باید بدانید:

1. عمق نصب حیاتی (Min/Max): روی بدنه سبز رنگ، علامت‌های Min و Max حک شده است. فاصله سطح بیرونی iBox تا سطح کاشی تمام‌شده باید بین ۸۰ تا ۱۰۸ میلی‌متر باشد.

• نکته نجات‌بخش: اگر دیوار شما خیلی عمیق شد (بیشتر از ۱۰۸ میلی‌متر)، نگران نباشید! هانس گروهه کیت اکستنشن ۲۵ میلی‌متری (Extension Set 25mm) تولید کرده که بین iBox و شیر بیرونی قرار می‌گیرد.
• اگر دیوار کم‌عمق بود: اگر iBox بیرون زد، می‌توانید از قاب‌های فاصله انداز (Spacer Frame 22mm) استفاده کنید، اما ظاهر کار کمی برجسته می‌شود. پس در مرحله کنده‌کاری دیوار دقت کنید.

2. ظرفیت خروجی آب (Flow Rate): iBox در فشار ۳ بار می‌تواند تا ۳۰ لیتر در دقیقه آب عبور دهد. این یعنی شما باید حتماً از کفشورهای با ظرفیت تخلیه بالا (High-flow drain) در حمام استفاده کنید تا آب جمع نشود.

3. پورت‌های متقارن: iBox کاملاً متقارن است. ورودی آب گرم حتماً باید چپ و آب سرد راست باشد. اگر برعکس لوله‌کشی کنید، کارتریج‌های ترموستاتیک کار نخواهند کرد (مگر اینکه کارتریج معکوس گران‌قیمت تهیه کنید).

4. کورکن‌ها (Plug): اگر فقط دوش دارید و وان‌پرکن ندارید، باید پورت پایین یا بالا را کور کنید. iBox همراه با درپوش ایمنی عرضه می‌شود، اما برای اطمینان بیشتر، نصاب‌های حرفه‌ای از درپوش‌های برنجی رزوه‌ای با نوار تفلون استفاده می‌کنند.

5. تست فشار با فلشینگ بلاک: قطعه پلاستیکی روی iBox فقط درپوش نیست؛ این قطعه طوری طراحی شده که می‌توانید بدون نصب شیر اصلی، تست فشار انجام دهید و لوله‌ها را بشویید.

6. عایق‌بندی صدا: بدنه iBox از برنج فاقد سرب ساخته شده و روی پدهای پلاستیکی سوار است تا انتقال صدای جریان آب به دیوار و اتاق‌های مجاور به حداقل برسد.

7. تراز دقیق: حتماً از لبه‌های صاف روی بدنه پلاستیکی برای تراز کردن استفاده کنید. انحراف حتی ۱ درجه باعث می‌شود صفحه بیرونی (Trim) کج بایستد.

نصب شیر توکار هانس گروهه: مراحل فنی بدون ابهام

پس از اتمام کاشی‌کاری، نوبت به نصب شیر توکار هانس گروهه (Trim Set) می‌رسد.

1. 1. 1. برش بدنه پلاستیکی: با یک کاتر تیز، لبه‌های پلاستیکی بیرون‌زده iBox را هم‌سطح کاشی ببرید.
      2. آب‌بندی درز (Silicone Seal): فاصله بین لبه iBox و کاشی را با سیلیکون پر کنید. این مرحله اجباری است تا آب به پشت کاشی نفوذ نکند.
      3. نصب بلوک عملکردی (Function Block):
      • قبل از جا زدن بلوک، مطمئن شوید اورینگ‌ها تمیز و چرب (با گریس سیلیکون) هستند.
      • پیچ‌های اتصال را به صورت ضربدری (مثل چرخ ماشین) ببندید. اگر آچار ترکمتر دارید، روی ۵ نیوتن‌متر تنظیم کنید. سفت کردن بیش از حد می‌تواند به بدنه پلاستیکی رزوه آسیب بزند.
      1. شیرهای قطع‌کن (Service Stops): برخی مدل‌های iBox دارای شیرهای قطع‌کن داخلی هستند. مطمئن شوید که آن‌ها در حالت “باز” قرار دارند (شیار پیچ باید در راستای جریان آب باشد).

آموزش نصب سردوش هانس گروهه (نکات طلایی)

برای نصب انواع سردوش هانس گروهه (مثل مدل‌های Raindance یا Vernis)، به این نکات فنی توجه کنید:

1. 1. • اتصال بازو: بازوی دوش (Shower Arm) معمولاً دارای رزوه ۱/۲ اینچ است. برای اتصال به دیوار، حتماً از نوار تفلون به میزان کافی استفاده کنید.
      • فیلتر توری (Filter Gasket): در ورودی سردوش یک واشر توری وجود دارد. هرگز آن را حذف نکنید. نازل‌های سیلیکونی QuickClean هانس گروهه با فشار دست تمیز می‌شوند، اما اگر شن ریزه وارد دوش شود، مکانیزم داخلی آسیب می‌بیند.
      • بررسی تراز: سردوش‌های سقفی بزرگ (مثل Raindance E) وزن زیادی دارند. مطمئن شوید اتصالات داخل سقف به اندازه کافی محکم هستند تا به مرور زمان دوش کج نشود.

نصب ShowerSelect هانس گروهه (دکمه‌های فشاری)

مدل‌های Select که با دکمه کار می‌کنند، حساسیت نصب بالاتری دارند:

1. 1. • اندازه‌گیری دقیق پین‌ها: در جعبه این محصولات، یک الگوی برش (Scale) وجود دارد. باید عمق کاشی را اندازه بگیرید و پین‌های پلاستیکی پشت دکمه را دقیقاً طبق جدول برش دهید.
      • اشتباه رایج: اگر پین را ۱ میلی‌متر کوتاه‌تر ببرید، دکمه کار نمی‌کند. اگر بلندتر ببرید، دکمه گیر می‌کند.
      • تست عملکرد: قبل از بستن نهایی قاب شیشه‌ای یا فلزی، دکمه‌ها را چند بار فشار دهید تا از نرم بودن آن‌ها مطمئن شوید.

تنظیم ارتفاع استاندارد سردوش: اعداد دقیق معماری

در طراحی یک حمام اصولی، تنظیم ارتفاع سردوش فقط یک عدد روی نقشه نیست؛ تصمیمی است که مستقیماً بر راحتی استفاده، پخش آب و حتی حس کلی فضا اثر می‌گذارد. معماران و نصاب‌های حرفه‌ای می‌دانند که رعایت ارتفاع‌های استاندارد، تفاوت بین یک نصب معمولی و یک اجرای دقیق و بی‌دردسر را رقم می‌زند. این حساسیت زمانی بیشتر می‌شود که کاربر به سراغ تجهیزات رده‌بالا می‌رود؛ حتی در مرحله‌ای مثل خرید دوش دستی هانس گروهه نیز این اعداد از همان ابتدا باید در ذهن طراح مشخص باشند.

بر اساس استاندارد DIN و توصیه‌های اجرایی برندهایی مانند Hansgrohe، تمام ارتفاع‌ها باید از کف تمام‌شده محاسبه شوند:

• سردوش سقفی (Overhead Shower):
  ارتفاع ایده‌آل بین ۲۱۰ تا ۲۱۵ سانتی‌متر است تا آب دقیقاً روی سر و شانه‌ها بنشیند. برای افراد قدبلند یا فضاهای خاص، افزایش تا ۲۲۰ سانتی‌متر هم منطقی و قابل قبول است.

• مرکز شیر توکار (iBox):
  بازه ۱۱۰ تا ۱۲۰ سانتی‌متر بهترین تعادل را بین دسترسی راحت و تناسب بصری ایجاد می‌کند و در بیشتر نقشه‌های معماری همین عدد دیده می‌شود.

• خروجی دوش دستی (Wall Outlet):
  ارتفاع استاندارد ۱۲۰ سانتی‌متر کمک می‌کند شلنگ آزادانه حرکت کند و استفاده روزمره بدون فشار و پیچ‌خوردگی انجام شود.

• بادی‌جت‌ها (Body Sprays):
  معمولاً به‌صورت متقارن نصب می‌شوند و ارتفاع پیشنهادی حدود ۱۳۰ سانتی‌متر است؛ نقطه‌ای مناسب برای پوشش بالاتنه و ایجاد حس ماساژ یکنواخت.

در مجموع، این اعداد حاصل تجربه و آزمون نیستند؛ نتیجه سال‌ها استانداردسازی و تحلیل رفتار کاربرند. رعایت آن‌ها یعنی حمامی خوش‌کار، خوش‌دست و دقیق، درست همان‌طور که در یک اجرای حرفه‌ای انتظار می‌رود.

آب‌بندی و جلوگیری از نشتی در نصب دوش: تست‌ها و راه‌حل‌های قطعی

1. 1. • واشر آب‌بندی (Sealing Gasket): جعبه iBox شامل یک صفحه لاستیکی خاکستری رنگ است. این واشر باید دور بدنه iBox روی دیوار سیمانی چسبانده شود.

• • • تست نهایی: بعد از نصب شیر، آب را باز کنید و ۵ دقیقه صبر کنید. دستمال کاغذی خشک دور اتصالات بگذارید؛ کوچکترین نم نشان‌دهنده نشتی است.
    • نشتی از پشت صفحه: اگر آب از زیر صفحه فلزی چکه می‌کند، معمولاً مشکل از Backflow Preventer (شیر یکطرفه) یا عدم آب‌بندی صحیح درز کاشی و iBox است.

مراحل نصب دوش توکار در پروژه‌های بازسازی: از آماده‌سازی تا پایان کار

1. 1. • چک کردن ضخامت دیوار: قبل از تخریب، مطمئن شوید دیوار حداقل ۸ سانتی‌متر عمق دارد.
      • لوله‌های PEX یا پنج لایه؟ سیستم‌های پرسی (پنج لایه) بهترین گزینه برای اتصال به iBox هستند زیرا در برابر لرزش و ضربه قوچ (Water Hammer) مقاوم‌اند.
      • محل قرارگیری: iBox را در جایی نصب کنید که در آینده برای سرویس دسترسی داشته باشید. نصب آن پشت درب حمام یا جایی که کابین دوش مانع باز شدن صفحه شود، اشتباه است.

عیب‌یابی و سرویس پس از نصب: رفع مشکلات رایج شیر توکار و iBox

جمع‌بندی

نصب دوش هانس گروهه نیازمند تلفیقی از مهارت لوله‌کشی و دقت ساعت‌سازی است. با رعایت عمق نصب ۸۰-۱۰۸ میلی‌متر، استفاده از ابزار صحیح و آب‌بندی با سیلیکون، سیستمی خواهید داشت که دهه‌ها بدون چکه کار می‌کند. فراموش نکنید که قلب تپنده دوش شما، iBox است؛ پس در نصب آن وسواس به خرج دهید. کارشناسان ما در کارنو «مرجع تخصصی انواع محصولات لوکس حمام و سرویس بهداشتی» آماده‌اند تا جزئیات فنی پروژه شما را بررسی کنند.

سؤالات متداول (FAQ)

۱. نصب شیر توکار هانس گروهه چه تفاوتی با برندهای دیگر دارد؟

اصلی‌ترین تفاوت استفاده از iBox Universal است که امکان نصب تمام مدل‌های دوش روی یک باکس واحد را می‌دهد. همچنین دقت در تراز بودن و عمق نصب در هانس گروهه بسیار حساس‌تر است، به‌طوری‌که در زمان خرید شیرآلات توکار هانس گروهه اجرای دقیق طبق دستورالعمل‌های Hansgrohe برای عملکرد بی‌نقص و دوام بلندمدت کاملاً ضروری است.

۲. اگر دیوار حمام من نازک باشد، می‌توانم دوش توکار هانس گروهه نصب کنم؟

حداقل عمق لازم ۸۰ میلی‌متر است. اگر دیوار نازک‌تر است، باید از یک قاب فاصله انداز (Spacer Frame) که ۲۲ میلی‌متر به عمق اضافه می‌کند استفاده کنید، یا دیوار کاذب ایجاد کنید.

۳. چرا دمای آب دوش ترموستاتیک دقیق نیست؟

این مشکل معمولاً به دلیل “کالیبره نکردن” ترموستات در هنگام نصب است. نصاب باید با دماسنج دمای خروجی را اندازه گرفته و دستگیره را روی عدد ۳۸ تنظیم کند. همچنین تراز نبودن فشار آب سرد و گرم ورودی می‌تواند موثر باشد.

۴. نصب شیر توکار را چه کسی باید انجام دهد؟

با توجه به پیچیدگی‌های iBox و نیاز به ابزارهای خاص مثل آچار ترکمتر، توصیه می‌شود حتماً از نصابان آموزش‌دیده یا لوله‌کش‌های باتجربه در سیستم‌های توکار استفاده کنید
