چرا گبریت پادشاه سیستم‌های فلاش تانک توکار است؟

در مهندسی تأسیسات مدرن، نام گبریت (Geberit) فراتر از یک برند، نماد یک استاندارد جهانی است. وقتی صحبت از نصب انواع فلاش تانک توکار گبریت به میان می‌آید، ما با یک اکوسیستم دقیق سوئیسی روبرو هستیم که برای هر چالش معماری، راهکاری مهندسی شده ارائه می‌دهد. از مدل‌های باریک ۸ سانتی‌متری برای دیوارهای تیغه‌ای گرفته تا مدل‌های قدرتمند سیگما برای سرویس‌های لوکس، گبریت با حذف مخزن از فضای بصری و انتقال آن به دل دیوار، بهداشت و زیبایی را توامان به ارمغان می‌آورد.

اما دوام ۵۰ ساله و عملکرد بیصدا، تنها در گرو اجرای صحیح است. تیم فنی کارنو بارها مشاهده کرده است که حتی بهترین استراکچرهای جهان، قربانی نصب غیراصولی و عدم رعایت ترازهای میلی‌متری شده‌اند. در این مقاله تخصصی، ما در کارنو قصد داریم مرزهای نصب را جابجا کنیم و با عبور از کلیات، به تشریح دقیق تفاوت‌های اجرایی در مدل‌های مختلف (Sigma, Alpha, Omega) و بسترهای متفاوت دیوار (خشک و ملاتی) بپردازیم.

شناخت انواع مدل‌های فلاش تانک گبریت و کاربرد هر کدام

قبل از دست بردن به ابزار، باید ماهیت استراکچر خود را بشناسید. گبریت محصولات خود را در سری‌های مختلفی عرضه می‌کند که هر کدام پروتکل نصب خاص خود را می‌طلبند. تشخیص صحیح مدل، اولین گام برای جلوگیری از تخریب‌های پرهزینه است.

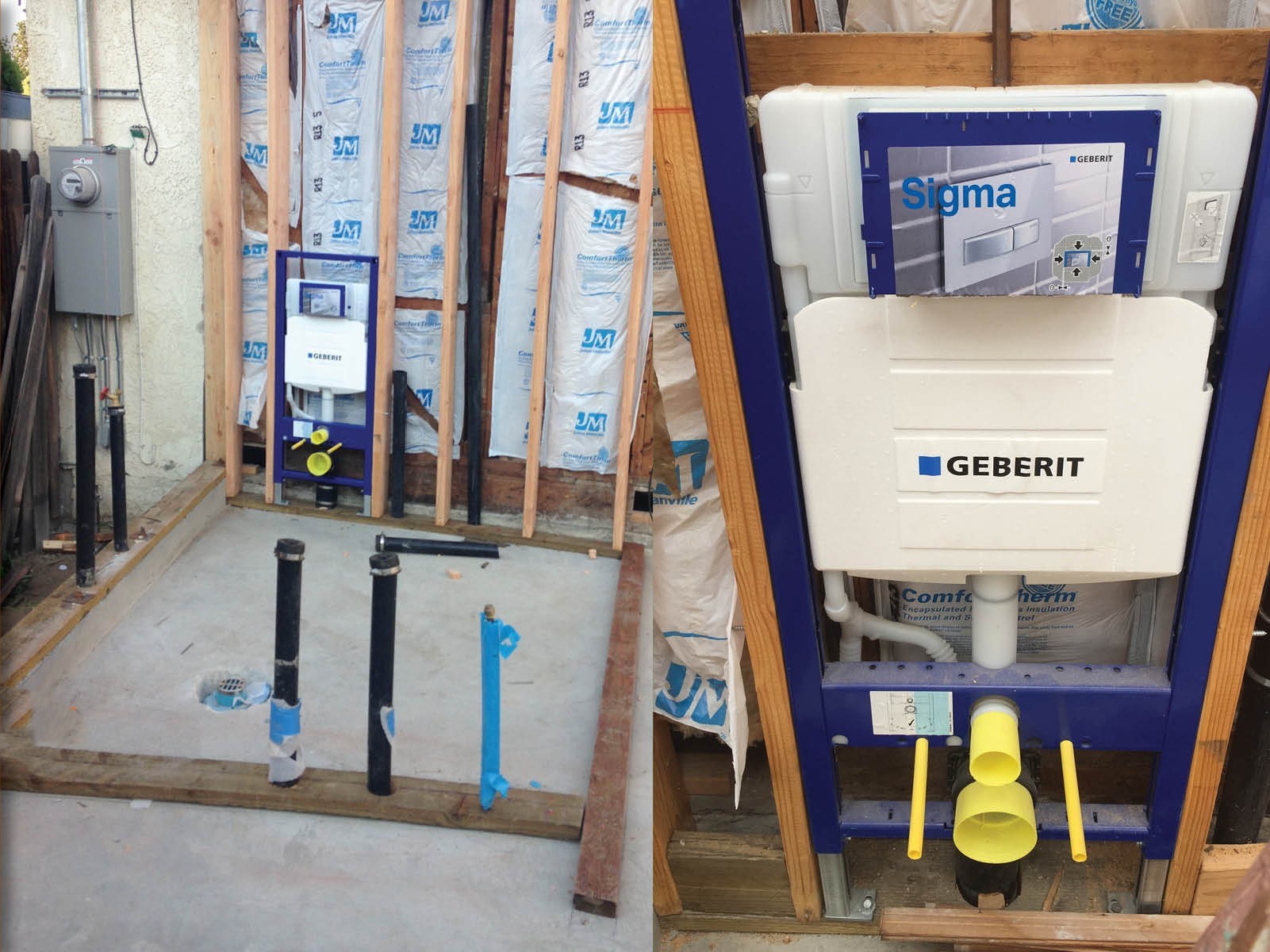

1. سری سیگما (Sigma – 12cm): پرفروش‌ترین مدل با ضخامت ۱۲ سانتی‌متر. فلاش تانک توکار گبریت سیگما برای دیوارهای استاندارد طراحی شده و بیشترین تنوع کلید را دارد. ارتفاع آن معمولاً ۱۱۲ سانتی‌متر است.
2. سری آلفا (Alpha – 8cm): ناجی پروژه‌ها در دیوارهای نازک. اگر دیوار جداکننده شما ۱۰ سانتی‌متر ضخامت دارد، باید نصب فلاش تانک ۸ سانت را در دستور کار قرار دهید. دقت کنید که استراکچر این مدل ظریف‌تر است و لوله‌کشی آن دقت بیشتری می‌طلبد.
3. سری امگا (Omega): مدل‌های کوتاه با ارتفاع ۸۲ یا ۹۸ سانتی‌متر که برای نصب زیر پنجره یا در فضاهای با ارتفاع محدود (مانند زیر سقف شیب‌دار) مهندسی شده‌اند. کلید این مدل‌ها قابلیت نصب از بالا (Top actuation) را نیز دارد.

تفاوت Kombifix و Duofix:

• Kombifix: مخصوص دیوارهای بنایی (ملاتی/آجری). دارای توری گالوانیزه جهت درگیری با ملات سیمان.
• Duofix: مخصوص دیوارهای خشک (Drywall/Kناف). دارای پایه‌های خودایستا و قابلیت نصب سریع روی پروفیل‌های فلزی.

ابزار و قطعات لازم برای شروع عملیات نصب

برای اجرای دقیق نصب وال هنگ گبریت، جعبه ابزار خود را با تجهیزات زیر تکمیل نمایید. نقص در ابزار، منجر به نقص در تراز خواهد شد.

• تراز لیزری: برای شاقول کردن عمودی و تراز افقی (حیاتی‌ترین ابزار).
• دریل چکشی و ست مته: مته الماسه نمره ۱۰ و ۱۲ برای بتن، مته آهن برای پروفیل‌های کناف.
• آچارهای تخت و رینگی: سایز ۱۳ (برای پیچ‌های فریم)، ۱۷ و ۱۹ میلی‌متر.
• متر نواری و ماژیک: جهت نشانه‌گذاری دقیق خط تراز و آکس‌ها.
• اره آهن‌بر و سوهان: برای برش لوله‌های پلی‌اتیلن و پلیسه‌گیری.
• گریس سیلیکونی: روان‌کننده اورینگ‌ها (استفاده از روغن گریس معمولی ممنوع است).
• گردبر (Hole Saw): سایز ۱۱۰ و ۹۰ میلی‌متر برای برش دقیق پانل‌های گچی.

آماده‌سازی و استانداردهای اندازه‌گیری فلاش تانک توکار گبریت (خط تراز ۱ متر)

فارغ از اینکه فلاش تانک توکار گبربت سیگما نصب می‌کنید یا آلفا، قانون طلایی گبریت ثابت است: خط تراز ۱ متر.

روی تمام فریم‌های فلزی گبریت، برچسبی حاوی نشانگر “1m” وجود دارد.

1. محاسبه کف تمام شده (FFL): ابتدا ضخامت کف‌سازی نهایی (سرامیک و ملات) را از مهندس معماری استعلام کنید (مثلاً ۱۵ سانتی‌متر).
2. تثبیت ارتفاع: نشانگر ۱ متر روی فریم را دقیقاً در فاصله ۱۰۰ سانتی‌متری از “کف تمام شده” تنظیم کنید. اگر هنوز کف‌سازی نشده، ارتفاع را ۱۰۰ + ۱۵ = ۱۱۵ سانتی‌متر از بتن کف در نظر بگیرید.

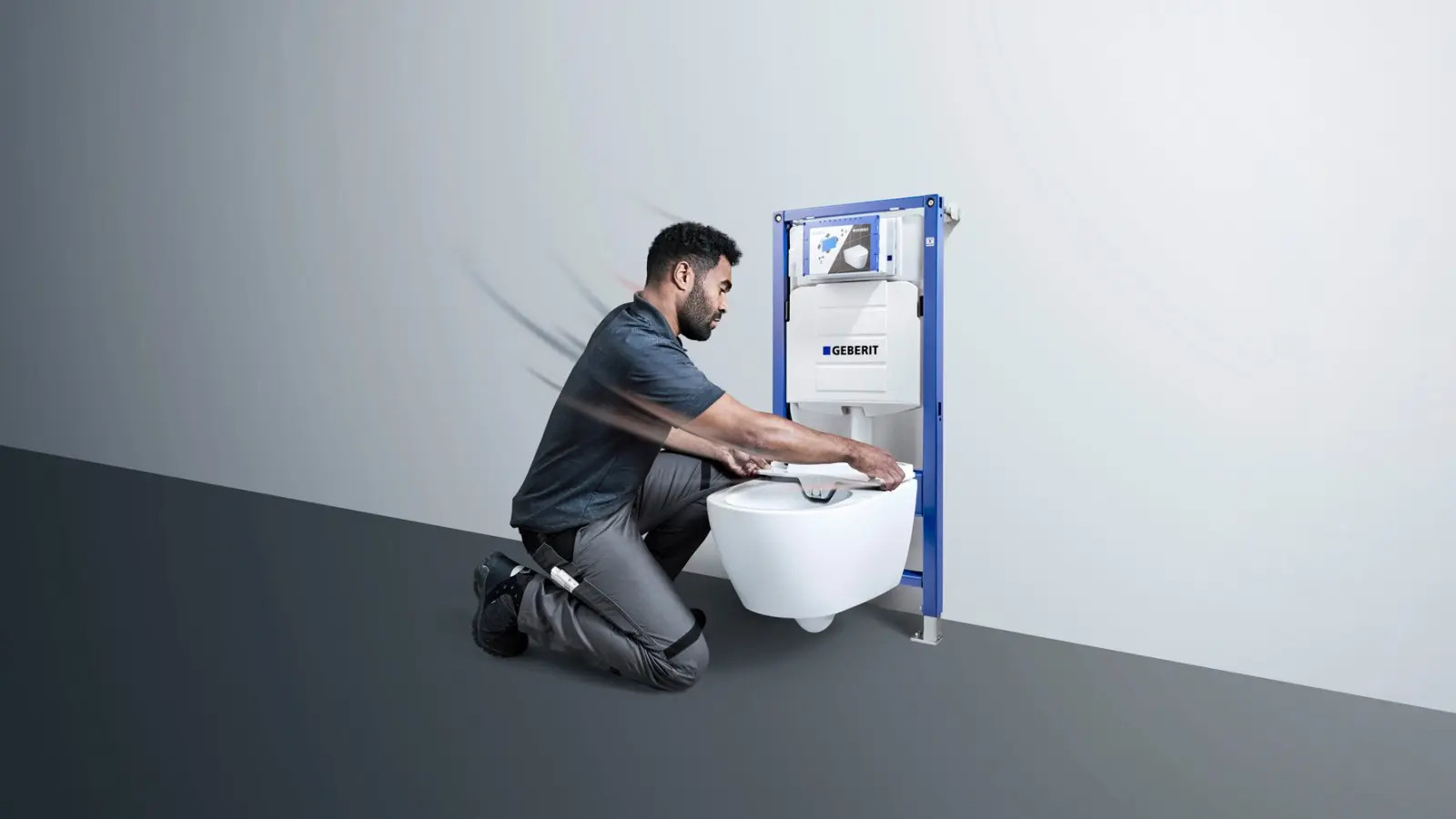

3. تنظیم پیچ‌های نشیمنگاه: دو عدد میله رزوه‌دار برای نگهداری کاسه توالت وجود دارد. آن‌ها را در فاصله استاندارد ۱۸ سانتی‌متر (رایج‌ترین استاندارد اروپا) یا ۲۳ سانتی‌متر (برای برخی مدل‌های خاص) ببندید. مهره‌ها را با آچار ۱۹ محکم کنید.
4. بررسی ارتفاع نشیمن: با رعایت خط تراز ۱ متر، پیچ‌های نگهدارنده کاسه به‌صورت خودکار در ارتفاع ۳۲ تا ۳۴ سانتی‌متر قرار می‌گیرند که پس از نصب کاسه، نشیمنگاه را در ارتفاع استاندارد ۴۰ تا ۴۲ سانتی‌متر قرار می‌دهد.

نصب استراکچر در دیوارهای بنایی (سری Kombifix)

اگر پروژه شما از نوع سنتی با دیوارهای آجری یا بلوکی است، باید از سری Kombifix استفاده کنید و مراحل زیر را با دقت طی نمایید:

1. شاقول کردن: فریم را در محل قرار دهید. با تراز لیزری، صاف بودن ستون‌ها را چک کنید. هرگونه انحراف باعث می‌شود کاسه توالت کج بایستد.
2. نشانه گذاری و سوراخ‌کاری: محل ۴ پیچ اتصال (دو عدد روی پایه‌ها و دو عدد روی گوشواره‌های بالا) را علامت بزنید. دیوار را سوراخ کرده و رولپلاک‌های فیشر اصلی را جای‌گذاری کنید.
3. فیکس کردن: پیچ‌ها را ببندید. واشرهای تنظیم را طوری رگلاژ کنید که فریم کاملاً به دیوار نچسبد و فضایی برای عبور لوله‌ها باقی بماند.
4. ملات‌ریزی: فضای خالی داخل و اطراف فریم را با آجر و ملات پر کنید. نکته کلیدی متخصصان کارنو: حتماً جلوی فریم (بخش یونولیت و فلز) را با توری مرغی (Rabit) بپوشانید تا ملات سیمان ترک نخورد و کاشی‌ها لق نشوند.

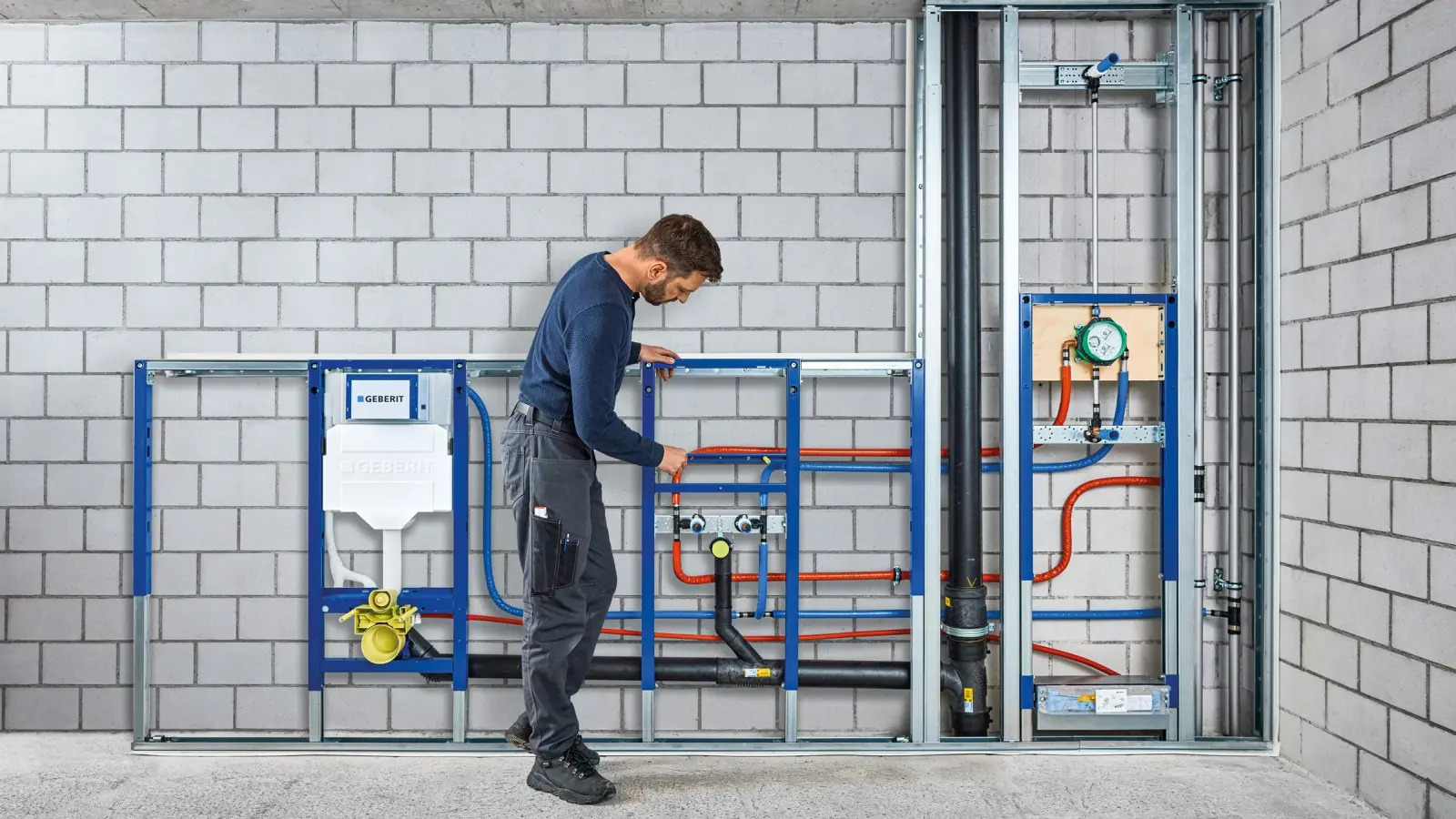

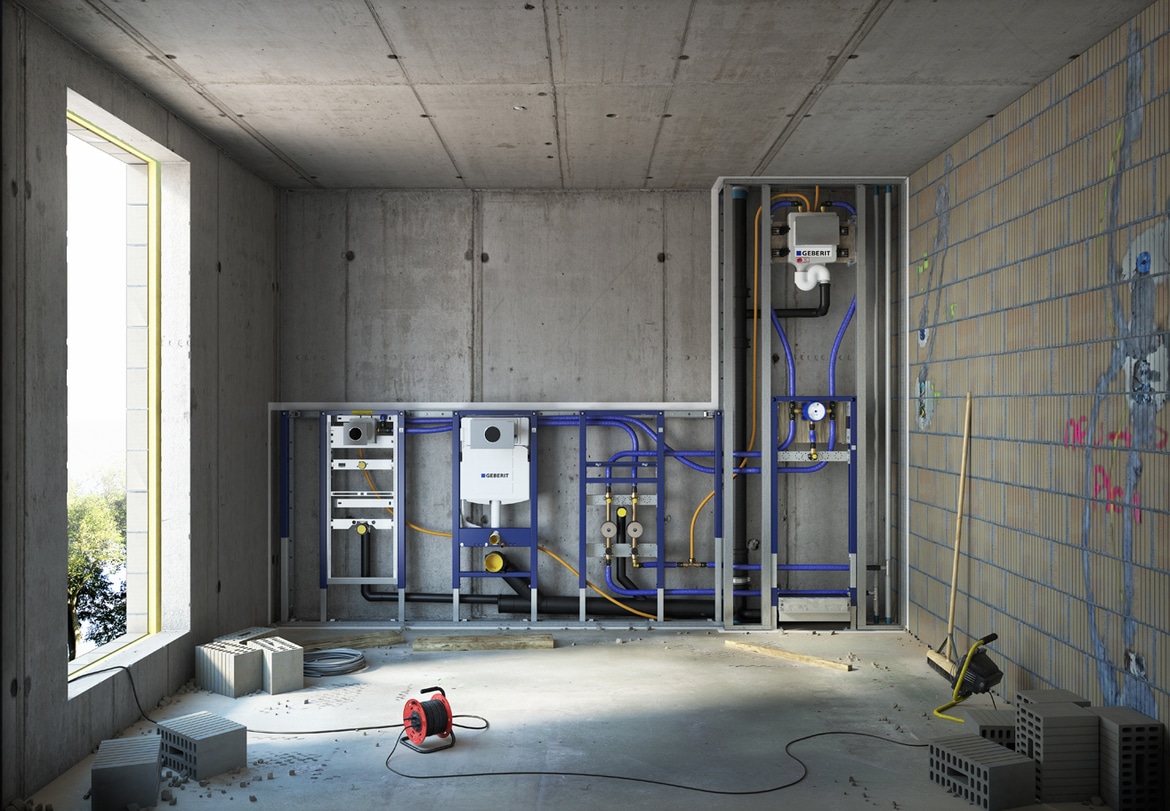

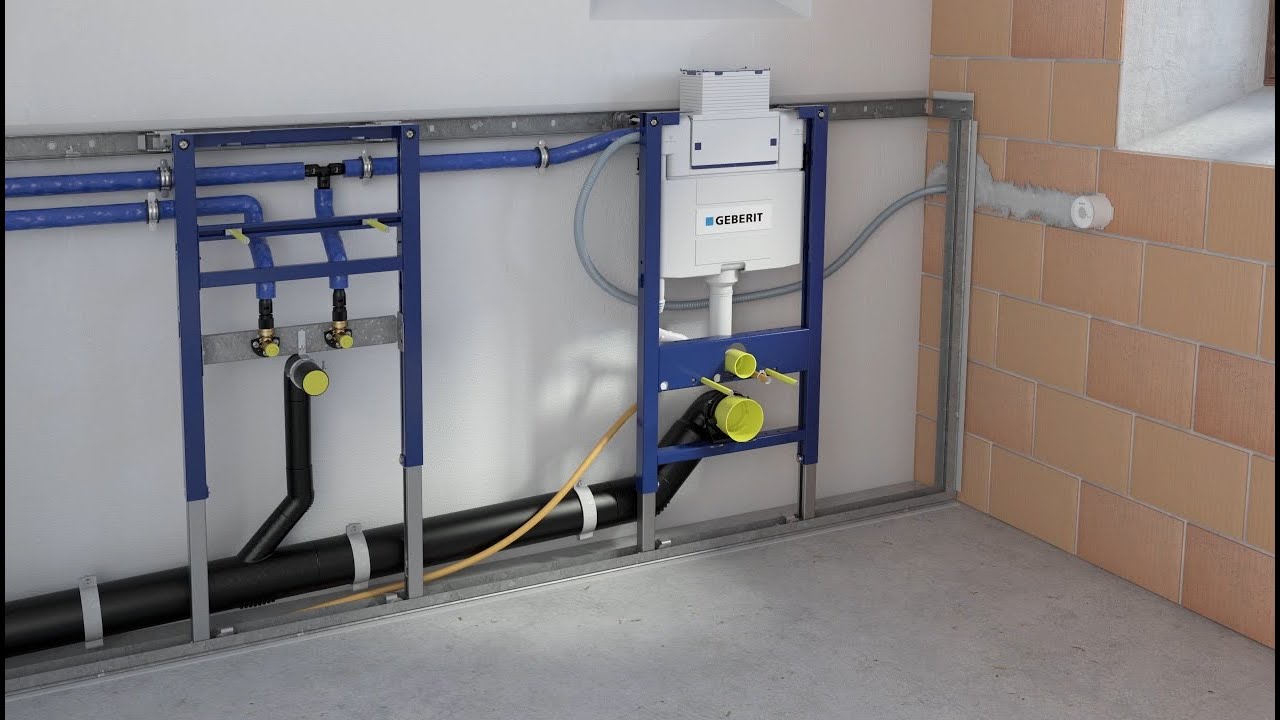

نصب استراکچر در دیوارهای خشک و کناف (سری Duofix)

در سیستم‌های درای‌وال (Drywall)، سرعت و تمیزی کار اولویت دارد. سری Duofix برای اتصال به پروفیل‌های گالوانیزه (UA یا CW) طراحی شده است.

1. اتصال به رانر کف: پایه‌های فریم‌های Duofix قابلیت چرخش ۰ تا ۹۰ درجه دارند. آن‌ها را متناسب با پروفیل کف (Runner) تنظیم کرده و با پیچ و رولپلاک به دال بتنی یا با پیچ سرمته به پروفیل فلزی کف متصل سازید.
2. اتصال به استادهای عمودی: کناره‌های فریم را با پیچ‌های مخصوص به پروفیل‌های عمودی (Studs) کناف متصل کنید. اطمینان حاصل نمایید که عرض دهانه پروفیل‌ها متناسب با عرض ۵۰ سانتی‌متری فریم گبریت باشد.
3. استحکام بخشی: اگر از سیستم دیوار نیمه (Half-wall) استفاده می‌کنید، از بازوهای تلسکوپی بالای فریم برای اتصال به دیوار اصلی پشت استفاده نمایید. این بازوها عمق نصب را از ۱۲ تا ۲۰ سانتی‌متر تنظیم می‌کنند.
4. پوشش نهایی: پانل‌های گچی ضد رطوبت (MR) را به صورت دو لایه (Double Layer) روی فریم اجرا کنید تا مقاومت دیوار در برابر وزن ۴۰۰ کیلوگرمی کاربر تضمین شود.

نکات حیاتی در لوله‌کشی فاضلاب و آب سرد

قلب تپنده سیستم، اتصالات هیدرولیکی آن است. کوچکترین نشتی در این بخش به معنای تخریب دیوار است.

• فاضلاب (Outlet): زانوی تخلیه گبریت معمولاً سایز ۹۰ میلی‌متر از جنس پلی‌اتیلن (PE) است. اگر رایزر اصلی ساختمان ۱۱۰ میلی‌متر (پلیکا یا پوش‌فیت) است، حتماً از تبدیل غیرهم‌مرکز (Eccentric) استفاده کنید تا جریان هوا مسدود نشود. لوله ۹۰ را در بست گلویی پایین فریم قفل کنید تا در برابر ضربه قوچ آب تکان نخورد.
• آب سرد (Inlet): اتصال آب ورودی در بالا یا پشت مخزن قرار دارد (سایز ۱/۲ اینچ). توجه داشته باشید که در مکانیزم‌های ظریفی نظیر فلاش تانک توکار گبریت آلفا، هرگز نباید از شیلنگ‌های پیسوار حصیری بی‌کیفیت داخل دیوار استفاده کنید؛ لوله‌های سفید یا پنج لایه را مستقیماً به شیر پیسوار برنجی داخل مخزن (Stop Valve) متصل نمایید تا ایمنی سیستم صددرصد تضمین شود.
• عملیات فلاشینگ (بسیار مهم): قبل از اتصال نهایی شیلنگ داخلی به فلوتر، یک سطل زیر شیر بگیرید و آب را باز کنید تا شن، ماسه و تفلون‌های مسیر لوله‌کشی کاملاً خارج شود. ورود ذرات جامد، قاتل خاموش فلوترهای گبریت است.

نصب کلیدهای فلاش تانک (Sigma و Alpha)

پس از کاشی‌کاری و بندکشی، نوبت به نصب رابط کاربری یا همان کلید (Actuator Plate) می‌رسد.

1. برش محافظ: شابلون زرد رنگ (Protection Box) که از کاشی بیرون زده را با کاتر تیز، دقیقاً هم‌سطح کاشی برش دهید. لبه‌ها را صاف کنید.
2. نصب قاب زیرین: قاب مشکی نگهدارنده را با دو پیچ پلاستیکی بلند ببندید. این پیچ‌ها با چرخش ۹۰ درجه قفل می‌شوند (نیازی به پیچ‌گوشتی برقی نیست).
3. تنظیم میله‌ها: میله‌های فشار دهنده (Actuator Rods) را بپیچانید تا با عمق دیوار تنظیم شوند. در مدل‌های سیگما و آلفا، انتهای میله باید مقدار مشخصی (طبق دفترچه راهنما) از قاب بیرون باشد تا فشار دست را به درستی به پمپ تخلیه منتقل کند.
4. جا زدن پنل: کلید را ابتدا از پایین روی فنرهای قاب فشار دهید و سپس قسمت بالا را جا بیندازید تا صدای «کلیک» شنیده شود. انتخاب طرح و رنگ مناسب کلید فلاش تانک گبریت، آخرین امضای شما بر زیبایی و مدرنیته فضای سرویس بهداشتی خواهد بود.

جدول عیب‌یابی رایج انواع فلاش تانک گبریت

حتی بهترین سیستم‌ها ممکن است نیاز به رگلاژ داشته باشند. جدول زیر حاصل تجربیات تیم فنی کارنو در مواجهه با چالش‌های پروژه‌هاست:

نتیجه‌گیری و خرید مطمئن از کارنو

نصب انواع فلاش تانک توکار گبریت فرآیندی است که دقت مهندسی را با ظرافت معماری پیوند می‌زند. چه از مدل‌های کم‌عمق آلفا برای بازسازی استفاده می‌کنید و چه مدل‌های قدرتمند سیگما را برای یک پروژه لوکس برگزیده‌اید، رعایت “تراز دقیق”، “فلاشینگ لوله‌ها” و “انتخاب استراکچر متناسب با دیوار” ضامن عملکرد مادام‌العمر سیستم شماست.

فراموش نکنید که اصالت قطعات، نیمی از کیفیت اجراست. ما در مجموعه کارنو با تأمین مستقیم محصولات گبریت و ارائه خدمات مشاوره فنی، همراه شما هستیم تا از مرحله خرید تا نصب نهایی، خیالی آسوده داشته باشید.

سوالات متداول (FAQ) درباره جزئیات نگهداری و آپشن‌های گبریت

۱. آیا می‌توانم بعد از اتمام کاشی‌کاری، سیستم تصفیه بو (DuoFresh) را به فلاش تانک اضافه کنم؟

بله، اما مشروط به مدل استراکچر. اگر از سری سیگما (Sigma) استفاده کرده باشید، گبریت ماژولی به نام DuoFresh طراحی کرده که پشت کلید قرار می‌گیرد و با مکش هوا از داخل کاسه و عبور آن از فیلتر سرامیکی، بوی نامطبوع را حذف می‌کند. این سیستم با اکثر کلیدهای مکانیکی سری سیگما سازگار است و نیاز به تعویض کل استراکچر نیست، اما باید پیش‌بینی برق را داشته باشید یا از مدل‌های باتری‌خور استفاده کنید.

۲. استفاده از قرص‌های آبی‌کننده و شوینده‌های اسیدی داخل مخزن مجاز است؟

خیر، اکیداً توصیه نمی‌شود. انداختن مستقیم قرص‌های کلردار یا شوینده‌های اسیدی قوی داخل مخزن (Cistern)، به مرور زمان باعث خوردگی اورینگ‌ها و خشک شدن واشرهای آب‌بندی لاستیکی می‌شود. گبریت برای این منظور “محفظه قرص” (Insert for cleaning cubes) مخصوصی طراحی کرده که پشت کلید نصب می‌شود و قرص را در مسیر کنترل شده‌ای حل می‌کند تا آسیبی به مکانیزم داخلی نرسد.

۳. پد عایق صدا (Sound Insulation Set) چیست و آیا نصب آن ضروری است؟

این قطعه یک صفحه فومی سفید رنگ است که بین کاشی دیوار و کاسه توالت قرار می‌گیرد. اگرچه نصب آن برای عملکرد فنی “الزامی” نیست، اما از نظر مهندسی اکیداً توصیه می‌شود. این پد دو وظیفه دارد: اول اینکه صدای جریان آب و تخلیه را که به سازه ساختمان منتقل می‌شود کاهش می‌دهد (Sound decoupling) و دوم اینکه از فشار مستقیم سرامیک کاسه به کاشی دیوار جلوگیری کرده و ریسک ترک خوردن کاشی‌ها هنگام سفت کردن پیچ‌ها را از بین می‌برد.

۴. گارانتی تأمین قطعات یدکی گبریت پس از توقف تولید یک مدل تا چند سال اعتبار دارد؟

یکی از دلایل اصلی پیشنهاد کارنو برای خرید گبریت، تعهد بلندمدت این برند است. گبریت تضمین می‌کند که تا ۲۵ سال پس از توقف خط تولید یک مدل خاص، قطعات یدکی حیاتی (مانند پمپ تخلیه و شناور) را تأمین کند. بنابراین نگرانی بابت قدیمی شدن مدل فلاش تانک خود در آینده نخواهید داشت.

۵. برای نصب کلیدهای چشمی (الکترونیکی) نیاز به سیم‌کشی برق شهر است یا با باتری کار می‌کنند؟

اکثر پنل‌های هوشمند و بدون لمس (Touchless) گبریت در دو مدل عرضه می‌شوند: برقی (Mains-operated) و باتری‌خور. مدل‌های برقی نیاز دارند که قبل از کاشی‌کاری، یک لوله برق رزرو تا داخل جعبه فلاش تانک کشیده شده باشد تا به ترانس مبدل متصل شود. اما اگر این کار انجام نشده باشد، می‌توانید از مدل‌های باتری‌دار استفاده کنید که معمولاً هر دو سال یکبار نیاز به تعویض باتری دارند.
